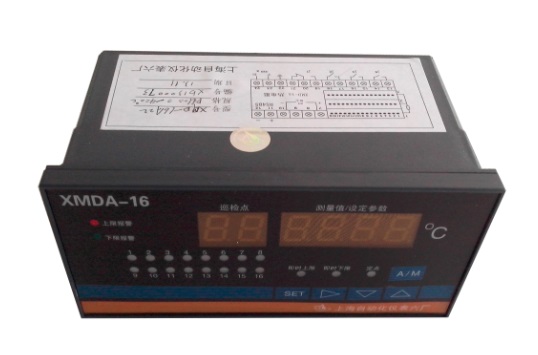

XMDA-16智能數字巡檢儀簡介
上海自動化儀表六廠XMDA-16智能數字巡檢儀是以專用芯片為核心的智能化數顯儀表，可以配接熱電偶、熱電阻、遠傳壓力表等多種輸入信號以及其它直流線性信號。對各種熱工參數進行最多16路輸入的信號巡回測量和上、下限報警。本儀表采用了菜單式設置參數的功能，可對巡檢點數、輸入信號類型、報警方式等，通過鍵鈕任意設置，因而使用方便靈活。廣泛應用于冶金、化工、石油、電站等各種工業自動化系統中，以實現多路信號的監測。
XMDA-16智能數字巡檢儀主要技術參數
◆精度為±0.5%FS±1dig
◆采用專用蕊片制成，智能化程度高
◆1～6路可任意選擇，手/自動巡檢可切換
◆每一路均可任意設置上、下限報警，并有4路報警觸點輸出
◆體積小安裝結構可靠
輸入形式
熱電偶
B：0～1800℃ S：0～1600℃
K：0～1300℃ E：0～800℃
T：0～400℃ J：0～1000℃
R：0～1800℃ N：0～1300℃
熱電阻
Pt100：-199.9～+600℃
Cu100：-50～+150℃
Cu50：-50～+150℃
BA1：-199.9～+600℃
BA2：-199.9～+600℃
直流電流
0～10mA,0～20mA,4～20mA,0～500mA
直流電壓
0～20mV,0～100mV,0～5V,1～5V
其他：
遠傳壓力表0～400Ω，頻率0.01～10000Hz
注：直流電流、直流電壓、遠傳壓力表其測量范圍可隨意編程。
輸出形式
報警
該儀表有四組觸點輸出可作以下三種模式進行工作：
◆統一報警：16點上、下限報警點統一設上、下限報警、二路繼電器輸出
◆1～16路報警點（上、下限）可分別設置不同的值，只要有一路超限（上限或下限），二路繼電器就會有相應的輸出
◆4路巡檢報警加12路巡檢顯示：前四路可各自單獨使用一組繼電器用作報警或控制，其余12路作巡回檢測用
注：其中一、二種模式可增加二路即時報警，用戶可視需要加以使用。繼電器觸點容量為3A、200V AC
供電電源
AC 220±10%AC 50Hz±5%
1、輸入通道：1-16路輸入，可在16點內任意設置巡檢點數，但第1點不可缺，輸入校準自動默認第1路信號。每點巡檢間隔可設置，最快為2秒。
2、報警方式：可設統一上下限報警、下下限報警、上上限報警，或任意設置每一點上下限、下下限、上上限報警，最多可帶4路獨立報警。
3、機內聲光報警：機內聲音報警可監控上限或下限報警值，并可手動消音。
4、變送電流輸出：0-10mA或4-20mA
5、定點方式和巡檢方式切換
6、測量精度：0.5%FS，電流輸出為12位D/A
7、工作電源：220VAC開關電源
8、繼電器接點容量：200VAC/3A
9、工作環境：溫度0-45℃，相對濕度＜85%，無腐蝕氣體、無震動
10、功率：約5W
11、重量：約0.3kg
